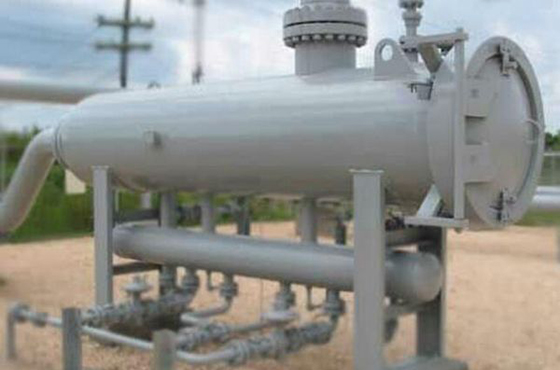

天然氣過濾裝置關鍵由一級旋風分離器、二級慣性力除沫器預濾和匯集、三級精過濾芯匯集、過濾閥等構成，帶入液體和固態顆粒物的天然氣，由進氣口以斷線方位進到一級旋風分離器。

歷經旋風分離出來，很大的液體和固態顆粒物被提取。隨后，歷經二級除沫器，汽體根據慣性力撞擊功效下，氣、液、固進一步分離出來。汽體中粒度很大的浮塵被濾掉，對后續精過濾芯起維護功效。汽體根據精過濾芯（第三級精濾），粒度超過10μm（或更細）的固態物體被濾掉；粒度細微的液體霧狀物質被搜集在精過濾芯上，并匯集成很大的液體，在作用力功效下，地基沉降到精濾管底端。提取的液體由各污水口排出來，經解決的天然氣由過濾裝置頂部的排氣口輸出。本設備綜合性選用機械設備分離出來，微纖維過慮和微孔板物質匯集生長發育的基本原理，具備非常高的除灰過慮精密度及脫濕工作能力。

工作原理

天然氣首先進到入料布?xì)馇?，汽體首先碰撞在支撐點過濾芯的支撐點管（防止氣旋立即沖擊性過濾芯，導致過濾材料的提早毀壞）上，很大的非均相顆粒物被基本分離出來，并在作用力的功效下移降至器皿底端（按時從污水口排出來）。

然后汽體從性格外向里根據過慮聚結過濾芯，固態顆粒物被過慮物質截流，液體顆粒物則因過慮物質聚結作用而在過濾芯的內表層慢慢聚結長大了（如圖所示）。當液體抵達一定規格時候因氣旋的沖擊性功效從內表層掉下來出去而進到過濾芯內部過流道然后進到匯流進料腔。在匯流進料腔內，很大的液珠借助作用力地基沉降提取，除此之外，在匯流進料腔，還下設分離出來元器件，它能合理的收集液體，以避免出入口液體的被帶入，進一步提高分離出來實際效果。后面清潔的汽體排出過濾分離器。伴隨著天然氣根據量的提升，堆積在過濾芯上的顆粒物會造成天然氣過濾器壓力差的提升，當壓力差升高到標準值時（從壓差計讀?。砻鬟^濾芯已被比較嚴重阻塞，應當立即拆換。過濾分離器起止壓力差不高過20KPa，拆換壓力差不高過100KPa。

機械故障及解決編寫

1）法蘭盤或快開盲板泄露

運作或變壓全過程中，應用皂液法查驗，發覺泄露時務必馬上轉換步驟，停開安全事故分離設備，隨后開展放空自己污水處理實際操作，氣體壓力為零側后方可開展檢修實際操作。

2）分離設備前后左右壓力差擴大或總流量減少

運作全過程中，因?yàn)樘烊粴鈿堅黾踊蚬虘B(tài)顆粒物較多，造成分離設備前后左右壓力差擴大，當超出0.1MPa時，說明過濾裝置內部出現阻塞，應立即停開拆換過濾芯。若2臺左右分離設備另外運作時，當某臺過濾分離器后的蒸汽流量計的總流量值比其他幾路小30%（此預設值可在運作時調節）時，說明這路過濾分離器將會阻塞，需開展維修或拆換過濾芯。
