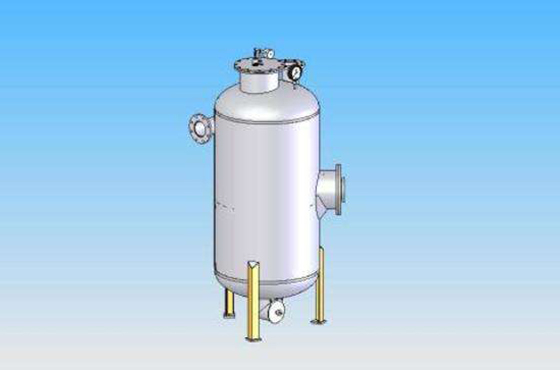

氣液分離常用在制冷系統中，用來分離回氣管中的制冷劑液體，還能暫時存儲多余的液體，故而又被稱為低壓儲液器。下面我們簡單來看一下汽液分離器的設計構思和應用標準。

1、 氣液分離器必須有足夠的容量來儲存多余的液態制冷劑。

特別是熱泵系統，盡量不要少于充注量的50%，如果有條件盡量做試驗驗證一下，因?yàn)橛霉?jié)流孔板或毛細管在制熱時節流，可能會有70%的液態制冷劑回到氣液分離器。還有高排氣壓力，低吸氣壓力也會讓更多的液態制冷劑進入氣液分離器。用熱力膨脹閥會少一些，但也可能會有50%流到氣液分離器，主要是在除霜開始后，外平衡感溫包還是熱的，所以制冷劑會大量流過蒸發器而不蒸發從而進入氣液分離器。在停機時，氣液分離器是系統中最冷的部件，所以制冷劑會遷移到這里，所以要保證氣分有足夠的容量來儲存這些液態制冷劑。

2、 適當?shù)幕赜涂准斑^濾網保證冷凍油和制冷劑回到壓縮機。

回油孔的尺寸要盡量保證沒液態制冷劑回流到壓縮機，但也要保證冷凍油盡量可以回到壓縮機。如果是運行中氣液分離器中存有的液態制冷劑，推薦使用直徑0.040 in (1.02mm),，如果是因?yàn)橥C(jī)制冷劑遷移到氣液分離器推薦使用0.055 in (1.4mm)(谷輪的應用工程手冊是直接給出0.040-0.050 in(1.02-1.3 mm)，并給出一般氣液分離器是0.0625-0.125(1.6-3.2mm))。當然如果有條件也可能用試驗優化這個尺寸，以達到較好效果。還有過濾網，谷輪推薦使用不小于30X30目(0.6mm孔徑)，這里推薦使用50X60 目，這里好象有點矛盾，不過考慮到在中國空調安裝的水平，特別是分體式的安裝，經常會有雜質進入系統，所以用小點孔徑會穩妥些。

3、氣液分離器的壓力損失盡可能小。

冷凍油和制冷劑的流量由出口U形管的尺寸控制，所以它的尺寸也決定了制冷劑的壓力損失，因?yàn)檫M(jìn)入出口管的制冷劑是高速的。這里有一個參考值，對于R22，R134，R404A，R410A，在5℃蒸發溫度，30℃吸氣溫度時壓力損失為7kPa, 有些公司資料上壓力損失是1/2F(0.5C)這應該是指飽和狀態下的壓力。但是不同制冷劑換算成壓力又是不同的，前面提的壓力損失又是針對幾種制冷劑，所以這些參數只是作為參考。
